Pumper spiller en viktig rolle i å flytte væsker på tvers av forskjellige applikasjoner, fra vannforsyningssystemer til industriell virksomhet. Blant de mange tilgjengelige pumpetypene, sentrifugalpumper og Multistage sentrifugalpumper Skiller seg ut for deres allsidighet, effektivitet og et bredt bruksområde. Å forstå hvordan de fungerer, komponentene deres og hvor hver type er mest egnet, kan hjelpe til med å velge riktig pumpe for ethvert system.

Hva er en sentrifugalpumpe?

EN sentrifugalpumpe er en mekanisk enhet designet for å flytte væsker ved å konvertere rotasjonsenergi fra en motor eller motor til hydrodynamisk energi i væskestrømmen. Det er en av de mest brukte typene pumper på grunn av den enkle utformingen og effektiviteten i å håndtere en rekke væsker.

Grunnleggende operasjonsprinsipp

Sentrifugalpumper fungerer etter prinsippet om sentrifugalkraft. Når pumpens løpehjul roterer, akselererer den væsken utover fra sentrum (eller øyet) til løpehjulet til dens periferi. Når væsken får hastighet, skyves den inn i pumpehuset, der hastighetsenergien blir konvertert til trykkenergi. Denne prosessen skaper en kontinuerlig flyt av væske fra innløpet til utløpet.

Nøkkelkomponenter

Hovedkomponentene i en sentrifugalpumpe inkluderer:

• Impeller : Den roterende delen som gir væsken energi.
• Tilingsrør : Et hus som fanger væsken og leder den til utløpet.
• Sug og utladningsdyser : Inngangs- og utgangspunkter for væskestrømning.
• ENksel : Kobler løpehjulet til motoren og overfører rotasjonsenergi.
• Tilsegle eller pakking : Forhindrer fluidlekkasje langs akselen.
• Lagre : Støtt skaftet og reduser friksjonen under rotasjonen.

Fordeler og ulemper

Fordeler:

• Enkel design og enkel installasjon
• Jevn og kontinuerlig flyt
• Passer for applikasjoner med lav til middels hode
• Lav innledende og vedlikeholdskostnader
• Kompakt og lett

Ulemper:

• Begrenset evne til å håndtere væsker med høy viskositet
• Ytelsen kan påvirkes av endringer i systemtrykket
• Mottakelig for kavitasjon hvis den opereres feil
• Ikke ideell for applikasjoner som krever høyt trykk eller flere trykkstadier

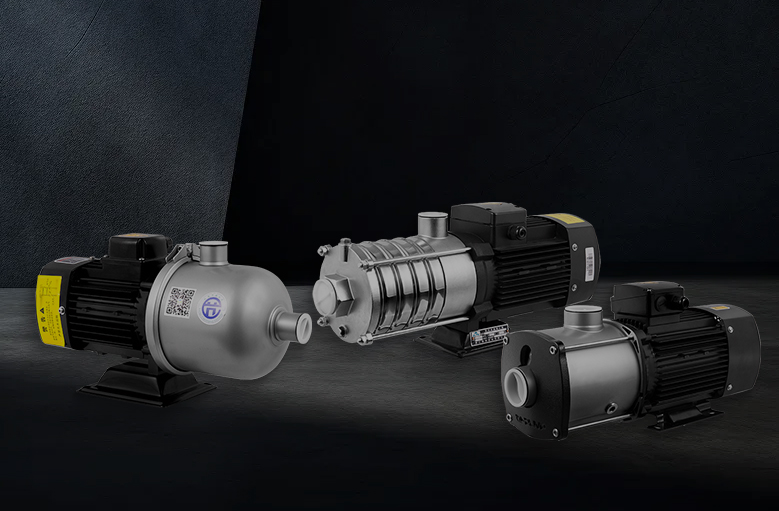

Hva er en flerstegs sentrifugalpumpe?

A Multistage sentrifugalpumpe er egentlig en sentrifugalpumpe med flere løpehjul som er anordnet i serie innenfor et enkelt foringsrør. Hver løpehjul tilfører energi til væsken, og øker trykket trinnvis med hvert trinn. Denne designen gjør flerstegpumper egnet for høytrykksapplikasjoner.

Grunnleggende operasjonsprinsipp

Arbeidsprinsippet ligner på en stogard sentrifugalpumpe, men med en nøkkelforskjell: i stedet for en enkelt løpehjul, passerer væsken gjennom to eller flere løpehjul som er anordnet i en sekvens. Når væske beveger seg gjennom hvert trinn, bygger trykket gradvis. Det totale hodet som er utviklet av pumpen er summen av hodene som genereres av alle individuelle løpehjul.

Nøkkelkomponenter

I tillegg til komponentene som finnes i standard sentrifugalpumper, inkluderer flerstegpumper:

• Flere løpehjul og diffusorer : Hver løpehjul øker presset, mens diffusorer hjelper til med å konvertere hastigheten til trykk effektivt.
• Sceneforingsrør eller kamre : Separate seksjoner som huser hver løpehjul.
• Skyvlager : Håndter aksiale krefter skapt av flere løpehjul.
• Balansere trommel eller disk : Reduserer aksial skyvekraft for forbedret pålitelighet.

Fordeler og ulemper

Fordeler:

• I stand til å generere høyt trykk
• Kompakt fotavtrykk for applikasjoner med høyt hode
• Effektiv over et bredt spekter av driftsforhold
• Ideell for systemer som krever presis strømningskontroll

Ulemper:

• Mer kompleks konstruksjon øker startkostnaden
• Krever mer nøye vedlikehold
• Følsom for urenheter i væsken (krever rene væsker)
• Lengre installasjons- og reparasjonstider

Forskjeller mellom sentrifugal- og flerstegpumper

Forstå skillene mellom sentrifugalpumper and Multistage sentrifugalpumper er essensielt når du bestemmer hvilken pumpetype som er best egnet for spesifikke systemkrav. Selv om de deler lignende driftsprinsipper, gjør deres strukturelle forskjeller og ytelsesegenskaper dem egnet for forskjellige applikasjoner.

Design og konstruksjon

Den mest tydelige forskjellen ligger i deres strukturelle design:

• Sentrifugalpumper består vanligvis av en enkelt løpehjul som ligger i et foringsrør. Designet er greit, med minimale komponenter, som gir mulighet for kompakt størrelse og enkel installasjon. Disse pumpene brukes ofte i systemer der moderat flyt og hode er tilstrekkelige.
• Multistage sentrifugalpumper , har på den annen side to eller flere impellere montert på en enkelt aksel eller delt over flere sjakter. Disse løpehjulene er ordnet i serie, og hvert trinn bidrar med ekstra trykk til væsken. Designet er mer sammensatt, noe som resulterer i en lengre, mer modulær konstruksjon som er i stand til å håndtere betydelig høyere hoder.

Ytelsesegenskaper

Hode og strømningshastighet

• Sentrifugalpumper er ideelle for applikasjoner som krever høye strømningshastigheter ved relativt lave trykk. En en-trinns pumpe kan levere et betydelig volum av væske effektivt, men er begrenset i trykket den kan generere.
• Multistage Pumps Excel i høytrykksapplikasjoner. Ved å kombinere effekten av flere impellere, kan de oppnå betydelig høyere hoder enn en-trinns sentrifugalpumper mens de opprettholder moderat strømningshastighet.

Effektivitet

• Ens trinns sentrifugalpumper er generelt effektive for applikasjoner med lav til middels hode, men har en tendens til å miste effektiviteten når du opererer langt fra sitt beste effektivitetspunkt (BEP).
• Multistage sentrifugalpumper Tilbyr vanligvis bedre effektivitet på tvers av et bredere spekter av trykk, spesielt i høyhodesystemer. Imidlertid kan kompleksiteten i designen føre til litt høyere mekaniske tap, som må vurderes under systemplanlegging.

Applikasjoner

På grunn av deres design- og ytelsesprofiler, er applikasjonene for hver pumpe forskjellige:

• Sentrifugalpumper er mye brukt i hverdagens væskehåndteringsscenarier der trykkbehov er moderat og strømningsvolum er en prioritet. De finnes ofte i innenlandske vannforsyningssystemer, generelle industrielle prosesser og VVS -systemer.
• Multistage sentrifugalpumper er foretrukket i systemer som krever høyt utladningstrykk, for eksempel kjele-fôrapplikasjoner, høye bygningsvannforsyning og trykkøkning i omvendt osmosesystemer.

Bruksområder av sentrifugalpumper

Sentrifugalpumper verdsettes for deres pålitelighet og enkelhet, noe som gjør dem til en go-to-løsning for mange fluidtransportoppgaver. Deres evne til å håndtere store strømningshastigheter og relativt lave vedlikeholdsbehov gjør dem mye brukt i flere sektorer.

Vannforsyning

Sentrifugalpumper brukes omfattende i kommunale og boligvannsforsyningssystemer. Deres evne til å bevege store volumer vann med lavt til moderat trykk gjør dem ideelle for:

• Innenriks vannfordeling
• Pumping fra brønner og reservoarer
• Overføring av vann i kommunale forsyningslinjer

Disse systemene fungerer vanligvis med relativt rene væsker, og samkjører godt med pumpens design.

Irrigasjon

I landbruksinnstillinger brukes sentrifugalpumper til å transportere vann til:

• Drypp- og sprinklervanningssystemer
• Oversvømmelse av flom
• Løfte vann fra kanaler, elver og grunnvannskilder

Deres kompatibilitet med variabel strømningshastighet og enkel integrasjon med rørledninger gjør dem svært tilpasningsdyktige for feltbruk.

Industrielle prosesser

Sentrifugalpumper spiller en nøkkelrolle i generelle industrielle applikasjoner som:

• Kjemisk overføring
• Sirkulasjon av prosessvæsker
• Kjølevannssystemer
• Mild slipende væskehåndtering (med riktig materialvalg)

Industrier som kjemisk prosessering, papirproduksjon og matproduksjon er avhengige av sentrifugalpumper for deres jevn og effektive drift.

HVAC -systemer

Oppvarming, ventilasjon og klimaanlegg (HVAC) systemer krever pålitelig sirkulasjon av væsker som kjølt vann eller varmt vann. Sentrifugalpumper er ofte installert til:

• Sirkulere vann i avkjøling og oppvarmingsløkker
• Overfør væsker i sentraliserte HVAC -systemer
• Opprettholde konstant strømning og trykk i store bygningsnettverk

Deres lave støynivåer og jevn drift gjør dem egnet for innendørs og kommersielle bygningsapplikasjoner.

Bruksområder av sentrifugalpumper

Multistage sentrifugalpumper er designet for å produsere høyt trykk og opprettholde stabil drift under krevende forhold. Konstruksjonen deres lar dem trives i komplekse og høye etterspørsel.

Kjelefôrvann

En av de vanligste bruken av flerstegpumper er å mate vann til høytrykkskjeler. Disse systemene krever pumper som kan overvinne betydelig press for å:

• Forsyning av vann til industrielle kjeler
• Opprettholde kontinuerlig fôr under varierende belastningskrav
• Operere under høye temperaturforhold (med riktige materialer og seler)

Kraftverk, kjemiske anlegg og produksjonsanlegg bruker ofte flerstegpumper i kjelesystemene.

Rengjøring av høyt trykk

Multistage pumper er egnet for applikasjoner som krever vann på rengjøring, inkludert:

• Rengjøring av industrielt utstyr
• Overflateforberedelse
• Sanitetsprosesser i mat- og farmasøytiske næringer

Evnen til å levere høytrykksstrømmer muliggjør effektiv og kontrollert rengjøring uten behov for ytterligere trykkforsterkende enheter.

Omvendt osmose

I vannbehandlingssystemer, spesielt omvendt osmose (RO), er flerstegpumper avgjørende for:

• Ved å presse fôrvann for å passere gjennom semi-permeable membraner
• Gir jevn flyt og trykk for kontinuerlig drift
• Støtter avsalting og generering av ultrapure

Disse pumpene må opprettholde høyt trykk med presisjon, noe som gjør at sentrifugalpumpene i flere trinn, et passende valg.

Olje- og gassindustri

Multistage sentrifugalpumper brukes i oppstrøms og midtstrøms olje- og gassoperasjoner for:

• Overføring av kondensat og andre hydrokarboner
• Rørledningstrykkforsterkning
• Injeksjon av høyt trykkvann for forbedret oljeutvinning

Deres høye effektivitet og modulær design støtter påliteligheten som kreves i kritiske prosesssystemer.

Velge riktig pumpe

Å velge mellom en sentrifugalpumpe og en flerstegs sentrifugalpumpe avhenger av flere faktorer. Å forstå systemets spesifikke behov vil bidra til å sikre pålitelig ytelse, energieffektivitet og kostnadseffektivitet over tid.

Faktorer å vurdere

Strømningshastighet og hodekrav

• Strømningshastighet refererer til væskevolumet pumpen trenger å bevege seg, mens hode refererer til trykket eller høyden som væsken må løftes.
• Sentrifugalpumper er bedre egnet for applikasjoner som krever høy strøm, men lav til moderat hode.
• Multistage Pumps foretrekkes når et høyt hode er nødvendig, selv om strømningshastigheten er moderat.

Eksempel: En kommunal vannforsyningslinje som krever store volumer ved lavt trykk, kan bruke sentrifugalpumper, mens et høyhus med vannforsyningssystem kan trenge flerstegpumper for å overvinne vertikal heis.

Væskeegenskaper

De fysiske og kjemiske egenskapene til væsken påvirker også valg av pumpe:

• Rent vann eller væsker med lav viskositet er egnet for begge pumpetyper.
• Multistage Pumps er mer følsomme for urenheter eller slipende partikler, noe som kan forårsake slitasje i flere løpehjulstadier.
• Hvis væsken inneholder faste stoffer eller er svært tyktflytende, kan spesialiserte en-trinns pumper eller alternative teknologier være mer passende.

Systemdesign

Oppsettet og kompleksiteten til rørsystemet påvirker de nødvendige pumpeegenskapene:

• For enkle systemer Med korte avstander og minimal vertikal heis, tilbyr en sentrifugalpumpe et økonomisk og effektivt valg.
• For komplekse systemer Med lange rørledninger, høydeforskjeller eller varierende trykksoner, gir flerstegs sentrifugalpumper bedre kontroll og stabilitet.

Effektivitet og kostnader

• Startkostnad : Sentrifugalpumper har generelt lavere forhåndskostnader og enklere installasjon.
• Driftskostnader : Selv om de er dyrere, kan flerstegpumper gi bedre energieffektivitet i høytrykksapplikasjoner, noe som reduserer langsiktige kostnader.
• Vedlikehold : Enklere design av sentrifugalpumper betyr enklere vedlikehold, mens flerstegpumper kan kreve hyppigere inspeksjon av interne stadier.

Vanlige problemer og feilsøking

Som alt mekanisk utstyr, kan pumper møte driftsproblemer. Å forstå vanlige problemer hjelper med å diagnostisere og løse problemer tidlig, og minimerer driftsstans.

Kavitasjon

Kavitasjon oppstår når trykket i pumpeinnløpet synker under væskens damptrykk, noe som fører til at dampbobler dannes og kollapser i pumpen. Dette fører til:

• Overdreven støy og vibrasjon
• Skader på løpehjuloverflater
• Redusert effektivitet og strømning

Løsninger : Forsikre deg om tilstrekkelig NPSH (netto positiv sugehode), unngå overdreven sugeløft og reduser innløpsbegrensninger.

Overoppheting

Overoppheting av pumpe kan være et resultat av:

• Kjører pumpen med en lukket utladningsventil
• Opererer utenfor det anbefalte strømningsområdet
• Utilstrekkelig avkjøling av motoren eller lagrene

Løsninger : Operere innenfor produsentens spesifiserte parametere, gi mulighet for riktig ventilasjon og sikre kontinuerlig strømning gjennom pumpen.

Selfeil

Mekaniske tetninger eller pakking er kritiske for å forhindre lekkasje. Feil kan oppstå på grunn av:

• Feil installasjon
• Overdreven trykk eller temperatur
• Slitende eller etsende væsker

Løsninger : Bruk tetninger som er egnet til væskeegenskaper, utfør regelmessige inspeksjoner og erstatt slitte komponenter omgående.

Vedlikehold og omsorg

Regelmessig vedlikehold er avgjørende for å holde sentrifugalpumper sentrifugal og multistage og for å forlenge levetiden. Proaktiv omsorg bidrar til å redusere driftsstans, forhindre uventede feil og opprettholde jevn ytelse.

Regelmessig inspeksjon

Rutinemessige visuelle og operasjonelle kontroller kan avsløre tidlige tegn på slitasje eller funksjonsfeil. Regelmessig inspeksjon bør omfatte:

• Kontroller for lekkasjer ved seler, flenser og ledd
• Observerer for unormal vibrasjon eller støy
• Overvåking av utladningstrykk og strømningshastighet for konsistens
• Inspiser for rust, korrosjon eller forurensning

I flerstegpumper er det spesielt viktig å sjekke alle trinn og balansemekanismer for justering og slitasje.

Smøring

Riktig smøring sikrer jevn drift av lagre og bevegelige deler:

• Følg produsentens plan for smøring eller oljelager.
• Bruk smøremidler som er kompatible med driftsmiljøet og temperaturområdet.
• Over-smøring eller forurensning kan føre til bæresvikt, så bruk nøye og i riktig mengde.

For flerstegpumper med flere lagre eller trykkeribalanseringsenheter, må du sikre at hvert smørepunkt får oppmerksomhet.

Forebyggende vedlikehold

Implementering av et forebyggende vedlikeholdsprogram kan redusere risikoen for feil betydelig. Dette inkluderer:

• Planlagt service basert på driftstimer eller ytelsesgrenser
• Utskifting av forbruksvarer for eksempel tetninger, pakninger og lagre med jevne mellomrom
• Rengjøring av filtre og silere For å opprettholde riktig væskestrøm og beskytte indre deler
• Justeringskontroller mellom pumpen og motoren for å unngå feiljustering av aksler og for tidlig slitasje

Å bruke vibrasjonsovervåkning og termografiverktøy kan bidra til å oppdage skjulte mekaniske problemer før de eskalerer.

Konklusjon

Sammendrag av viktige forskjeller og applikasjoner

Sentrifugal- og multistage sentrifugalpumper serverer hver unike roller i væskehåndteringssystemer:

• Sentrifugalpumper er best for lave til middels trykkapplikasjoner der det kreves høy strømning. De tilbyr enkelhet, kostnadseffektivitet og bred anvendbarhet-fra vanning og innenlandsk vannforsyning til industriell prosessering og VVS-systemer.
• Multistage sentrifugalpumper er bygget for høyt trykkoppgaver med stabil og effektiv ytelse. De er ideelle for applikasjoner som kjelesystemer, omvendt osmose og trykkøkning i komplekse industrielle og kommersielle systemer.

Å forstå skillene i design, ytelse og applikasjon er nøkkelen til å velge riktig pumpetype.

Fremtidige trender innen pumpeteknologi

Når næringer utvikler seg, tilpasser pumpeteknologien seg for å oppfylle høyere effektivitetsstandarder og mer krevende driftsbehov:

• Smarte pumper med innebygde sensorer for overvåking av sanntid og prediktivt vedlikehold
• Variabel frekvensstasjoner (VFDS) for energieffektiv hastighetskontroll
• Forbedrede materialer for korrosjon og slitasje motstand i tøffe miljøer
• Modulære pumpesystemer tillater enklere oppgraderinger og service

Disse trendene peker mot større energibesparelser, forbedret pålitelighet og redusert miljøpåvirkning - og hjelper brukere optimaliserer fluidstyringssystemer for fremtiden.
